Topographische Karte 1 : 10 000
basemap.de Präsentationsausgabe P10 (TK10) - Kartendruck
Die Topographische Karte 1 : 10 000 ist für das gesamte Gebiet des Freistaates Sachsen verfügbar. Der Blattschnitt von 63 cm x 61 cm entspricht 6,3 km x 6,1 km in der Natur. Die Naturfläche beträgt etwa 38,4 km2.
Die Karten erhalten Sie im frei wählbaren Kartenausschnitt oder im bundeseinheitlichen Regelblattschnitt.
Die Karten werden nach Eingang einer Bestellung aktuell aus dem Datenbestand der basemap.de Präsentationsausgabe P10 gedruckt.
Beispielkarte
Kartentitel (Kartencover)
© GeoSN
Auf dem Kartentitel sind der Maßstab, eine geographische Bezeichnung und die UTM-Koordinate des Kartenmittelpunktes angegeben.
In der Übersichtskarte ist die Lage des Kartenfeldes dargestellt.

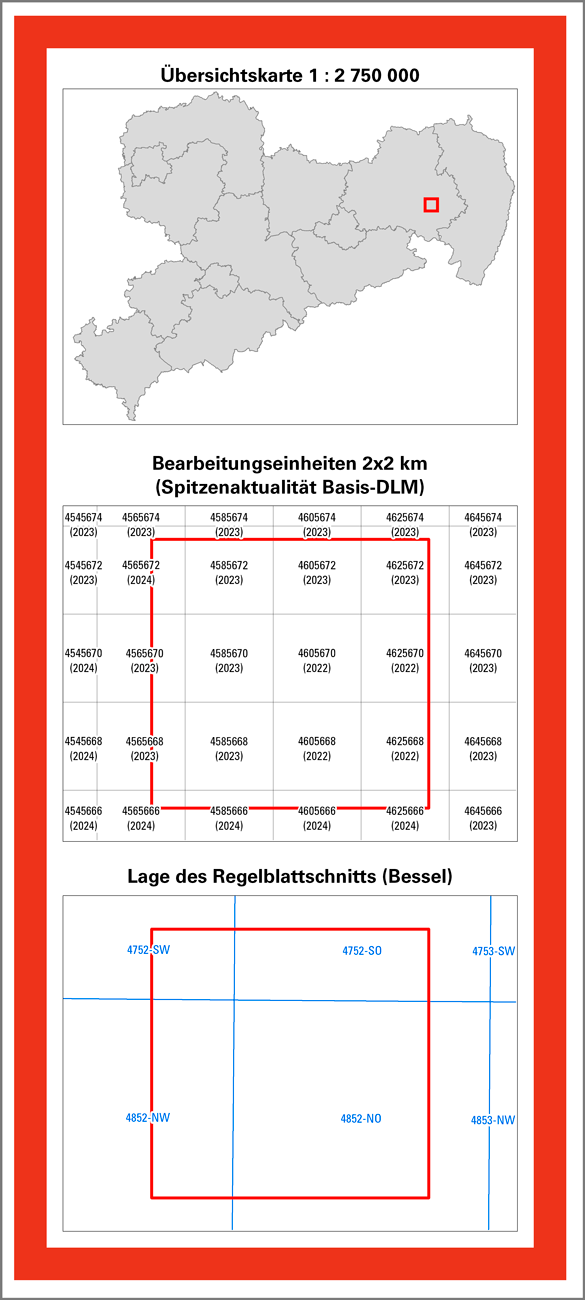

Kartenrückseite
© GeoSN
Übersichtskarte
Die Übersichtskarte zeigt die Lage der Karte im Freistaat Sachsen.
Bearbeitungseinheiten 2x2 km
Die Karte wird direkt aus den aktuellen Datenbeständen der basemap.de Präsentationsausgabe P10 Raster gedruckt. Inhaltliche Grundlage bilden die amtlichen Geobasisdaten ATKIS Basis-DLM, Hausrumringe und Digitale Geländemodelle (DGM) der Länder. Die Übersicht zeigt die Bearbeitungseinheiten und deren Spitzenaktualität im Basis-DLM.
Lage des Regelblattschnittes (Bessel)
Die Übersicht stellt die Lage des Kartenfeldes im Bezug zum bundeseinheitlichen Regelblattschnitts für Topographische Karten (Bessel-Blattschnitt) dar.
Auf dem Kartenrand befinden sich weitere Informationen wie Zeichenerklärung P10, geodätische Grundlagen, das Ausgabedatum (Druckdatum) und Angaben zum Herausgeber.
Merkmale der TK10
| Merkmal | Beschreibung |
|---|---|
| Kartenmaßstab | 1 : 10 000 |
| Gebühr | 5,00 EUR pro Kartendruck |
| Besonderheiten |
Karteninhalt: ausgewählte öffentliche Gebäude in Rot, automatisiert generierte Lage der Straßennamen Die Gebiete der Nachbarbundesländer Bayern, Thüringen, Sachsen-Anhalt und Brandenburg werden ebenfalls durch basemap.de P10 dargestellt. Das Gebiet der Republik Polen wird durch TopPlusOpen des Bundesamtes für Kartographie und Geodäsie und das Gebiet der Tschechischen Republik wird durch das Kartenwerk ZTM 1:10 000 © 2010 ČÚZK dargestellt (Mischdatenbestand). |
| Druckmedium | Papier, gefaltet oder ungefaltet Maps On Demand |
| Blattschnitt | Mittels Kartenfeldmittelpunkt frei wählbar oder als Rahmenkarte in Anlehnung an den Blattschnitt Bessel |
| Bildformat pro Kartenblatt | 63 cm x 61 cm |
| Naturfläche pro Kartenblatt | 38,4 km² |
| Zeichenschlüssel | bundeseinheitliche Kartengraphik |
| Signaturenkatalog | Zeichenerklärung P10 |
| Inhalt des Kartendrucks | Kartenfeld Kartenrahmen Kartenrand Kartenbenennung |
| Ausgangsdaten für die Kartenherstellung | Basis-DLM P10 |
| Verfügbarkeit, Blattschnitt und Aktualität | Verfügbarkeit, Blattschnitt & Aktualität |
| Koordinatenreferenzsystem der Lage | ETRS89_UTM33 |
| Koordinatenreferenzsystem der Höhe | DE_DHHN2016_NH |
