Digitale Topographische Karte (historisch) 1 : 10 000

DTK10 (historisch) - Rasterdaten



Topographische Karten 1:10 000 mit neuer Präsentation

Das Landesamt für Geobasisinformation Sachsen (GeoSN) gibt die Topographischen Karten im Maßstab 1:10 000 (TK10) mit der Präsentationsausgabe basemap.de P10 Raster heraus.

weitere Informationen

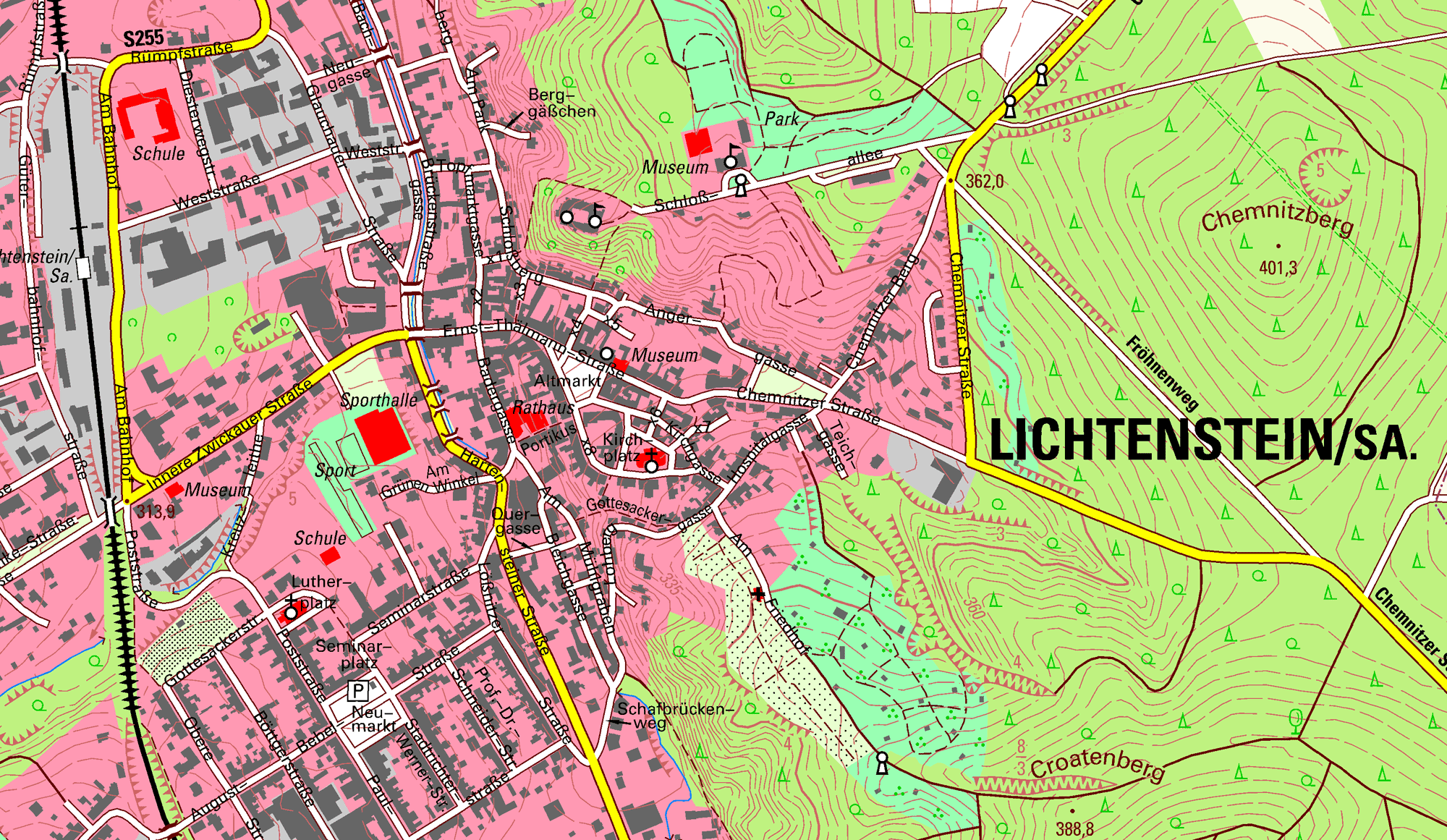

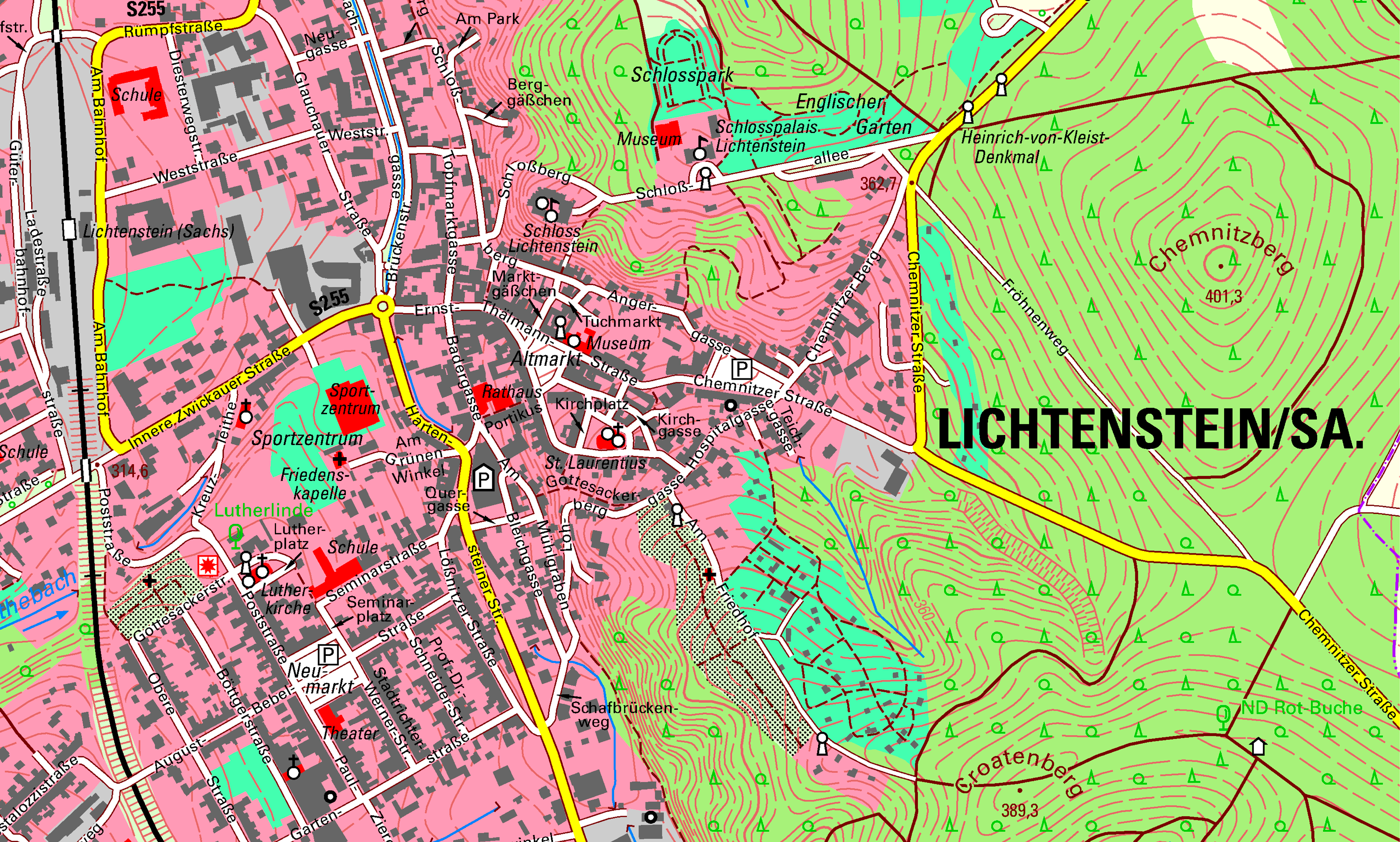

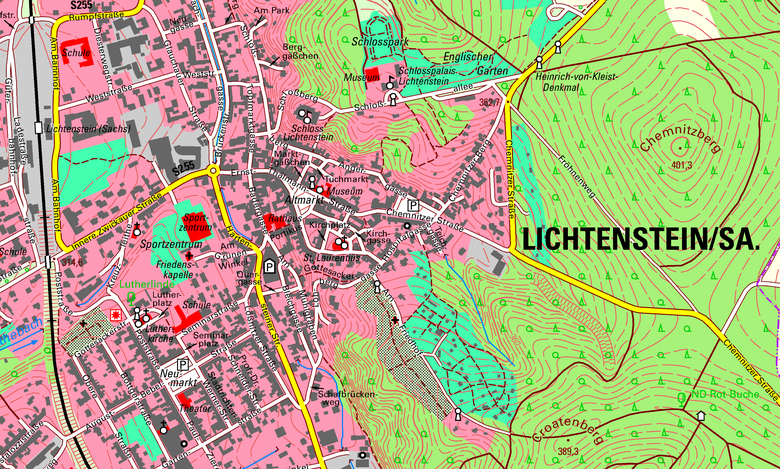

Digitale Topographische Karte DTK10, Kartenausschnitt
Digitale Topographische Karte DTK10, Kartenausschnitt  © GeoSN

Bildansicht vergrößern

Merkmale der DTK10 (historisch)

Merkmal Beschreibung
Kartenmaßstab 1 : 10 000
Besonderheiten Karteninhalt: ausgewählte öffentliche Gebäude in Rot, Straßennamen
Kartendaten nur für das Gebiet des Freistaates Sachsen flächendeckend verfügbar.
Abgabemedium siehe Bestellung und Gebühren Topographische Karten
Datenbereitstellung (Datenkachelung,
Datenzuschnitt)
  • 2 km x 2 km Kachelung
  • blattschnittfrei (bei größeren Datenmengen mit Kachelung)
Zeichenschlüssel neue, bundeseinheitliche Kartengraphik
Signaturenkatalog (SK)
(Farbgebung)
ATKIS-SK10

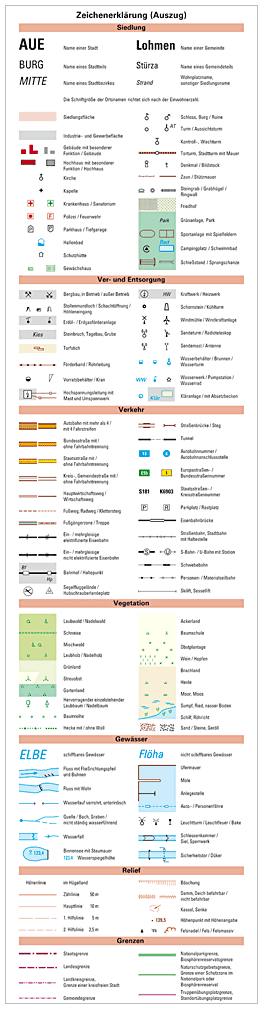

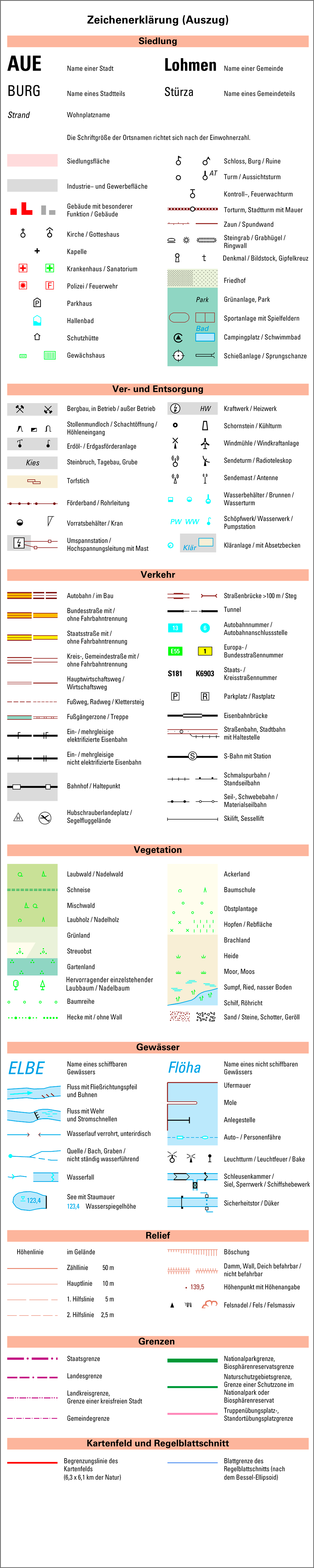

Zeichenerklärung TK10 (historisch)
Inhaltliche Datenbestandteile Kartenfeld
Ausgangsdaten für die Kartenherstellung

Basis-DLM, DGM25

Strukturierung der Rasterdaten (Ebenenstruktur, Ebeneninhalt, Darstellungsprioritäten,
Farbgebung, radiometrische Bildauflösung, Datenformat)
DTK10 - Layereinteilung NEU
[Download PDF-Datei, 82 kByte]
Einzelebenen (Binärdaten), Graustufenkombination und mehrfarbige Kombination (8bit indizierte RGB-Daten, Farbraum: sRGB) im Datenformat TIFF
Geometrische Bildauflösung 508 ppi bzw. 200 Pixel/cm
Metadaten Metadatenauszug im Regelblattschnitt der TK10
Verfügbarkeit und Aktualität Verfügbarkeit, Blattschnitt & Aktualität
Koordinatenreferenzsystem
der Lage für Georeferenz der Rasterdaten
ETRS89_UTM33
Koordinatenreferenzsystem der Höhe DE_DHHN2016_NH
Download und Dienst DTK Summenlayer - Portal Offene Geodaten
(Download, Format TIFF)
DTK Einzellayer - Portal Offene Geodaten
(Download, Format TIFF)
Kartendarstellung - Geoviewer
(Darstellungsdienst)
