Fachliche Details

Das Höhenfestpunktfeld (HP-Feld) ist hierarchisch in Netze 1. bis 3. Ordnung gegliedert. Die Bestimmung der Höhen erfolgt mittels Präzisionsnivellement. Die Höhenfestpunkte (HP) der jeweiligen Netze unterscheiden sich durch ihre Bestimmungsgenauigkeiten. Diese liegen in Abhängigkeit von der jeweiligen Ordnung für 1 km Doppelnivellement zwischen 0,4 mm und 1,0 mm.

Im Freistaat Sachsen stehen zurzeit ca. 22 000 HP zur Verfügung. Dies entspricht einer durchschnittlichen Punktdichte von ca. 1,2 HP/km².

Erneuerung des Höhenbezugssystems

In einer von allen Bundesländern im Zeitraum zwischen 2006 und 2012 gemeinsam durchgeführten Messkampagne wurde die 1. Ordnung des Deutschen Haupthöhennetzes (DHHN) durch Präzisionsnivellement umfänglich aktualisiert. In Sachsen wurde im Anschluss auch ein Großteil der 2. Ordnung des HP-Feldes neu gemessen. Die untergeordneten Netze der 3. Ordnung wurden mit den jeweils aktuellsten Messdaten (größtenteils aus den 1990er-Jahren) unter Wahrung der Netzhierarchie eingerechnet.

Dies führte zu einer flächendeckenden letztmaligen Aktualisierung des DHHN92 und einem neuen bundesweiten Höhenbezugssystem, dem DHHN2016. Die Differenzen zwischen DHHN2016 und DHHN92 betragen in Sachsen zwischen 0 und +3 cm. Sie repräsentieren den reinen Unterschied der Bezugssysteme und beinhalten keine Informationen über Hebungen und Senkungen.

Die DHHN-Erneuerung diente vor allem der Qualitätssicherung des amtlichen Höhenbezuges. Durch GNSS- und Schweremessungen auf identischen Punkten erfolgte die zeitgleiche Erneuerung des Lage- und Schwerebezugssystems und somit die Realisierung eines modernen, integrierten geodätischen Raumbezuges.

Gemäß einem Beschluss des Plenums der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder (AdV) vom 21. September 2016 zur bundesweiten Einführung des neuen Höhenbezugssystems bis zum 30.06.2017 wurde in Sachsen das neu entstandene Höhenbezugssystem DHHN2016 zu diesem Stichtag im Punktnachweis und im Datenvertrieb mit amtlichem Status eingeführt.

Detaillierte Informationen zum DHHN2016 und zu den Konsequenzen der Einführung dieses neuen Höhenbezugssystems finden Sie im unten stehenden Vortrag.

Das Deutsche Haupthöhennetz 2016 in Sachsen
[Download, DHHN2016-SN_170505.pdf, 6 MByte]
Vortrag am 05.05.2017 in Dresden


Zur Unterstützung der Kunden der Landesvermessungsbehörden beim Übergang zwischen dem aktualisierten DHHN92 und dem DHHN2016 bietet die AdV den kostenfreien Transformationsdienst "HOETRA2016" an.

Die AdV stellt auf Basis der jeweils aktuellen Grundlagendaten auch ein neues Quasigeoidmodell (GCG2016) zur Verfügung. Das GCG2016 ermöglicht den Übergang zwischen dem erneuerten ellipsoidischen Höhenbezugssystem des ETRS89/DREF91(Realisierung 2016) und dem DHHN2016. Die hohe Qualität der verwendeten Messdaten und Modelle sowie eine verkleinerte Gittermaschenweite von 1 km ermöglichen bei den für Sachsen typischen Geländeformen eine Überführungsgenauigkeit von 1 cm.

Nutzer der SAPOS-Dienste erhalten weitere Informationen zum GCG2016 sowie zur Einführung des ETRS89/DREF91 (Realisierung 2016) auf dem SAPOS-Webserver.

Weitere Informationen zum neuen amtlichen Höhenbezug finden Sie auf der Webseite der AdV.

Höhenbezugssystem

Das amtliche Höhenreferenzsystem des Freistaates Sachsen ist seit Mitte 2017 das Normalhöhensystem des Deutschen Haupthöhennetzes 2016 (DHHN2016).

Der Nullpunkt dieses Bezugssystems ist der Amsterdamer Pegel. Das Niveau ist durch die Bedingung einer mittleren Höhenänderung zu Null von 72 Datumspunkten des DHHN92 realisiert.

Höhen im DHHN2016 werden als Höhen über Normalhöhennull (NHN) im DHHN2016 bezeichnet. Es wird empfohlen, die Höhen nicht mit "NHN" allein zu bezeichnen, sondern stets die Bezeichnung DHHN2016 zu verwenden, um Verwechslungen mit dem DHHN92 zu vermeiden.

Normalhöhen im DHHN2016 haben im AAA-Namensraum der AdV die Bezeichnung DE_DHHN2016_NH und im EPSG-Namensraum den Vertical-CRS-Code 7837.

Höhenunterschiede

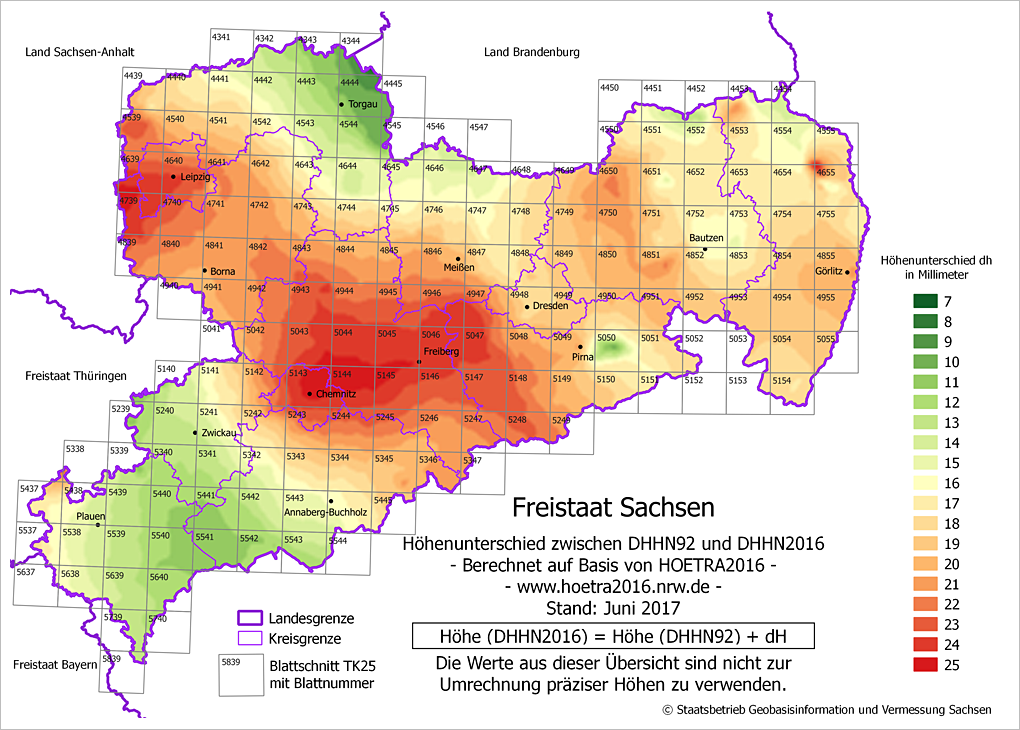

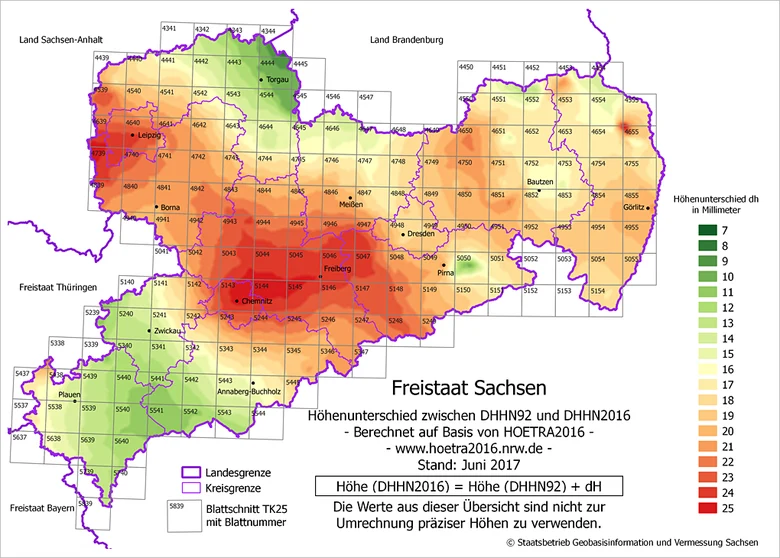

Übersichtskarte "Höhenunterschiede zwischen DHHN92 und DHHN2016"

Duckversion  [2,2 MByte]

Historische Höhen

Im Datenvertrieb sind für Höhenfestpunkte neben deren aktueller Höhe im amtlichen Höhenreferenzsystem sämtliche jeweils gemessenen Höhen – sofern im amtlichen Nachweis vorhanden - verfügbar (zurzeit nur innerhalb der EDBS-Datei). Dabei ist zwischen Höhen in nicht (mehr) amtlichen Höhenbezugssystemen (z.B. SNN76, DHHN92) und Zeitreihen innerhalb der Höhenbezugssysteme zu unterscheiden.

Seit der Einführung des DHHN2016 als amtliches Höhenbezugssystem werden Zeitreihenfortführungen nur noch in diesem System vorgenommen. Die punktbezogenen Höhendifferenzen zwischen dem DHHN2016 und den historischen Bezugssystemen SNN76 und DHHN92 stehen in der der Webanwendung festpunkte.online  als ASCII-Datei zur Verfügung, die Teil des Produktes „Punktinformationen“ ist.

Historische Höhen über NN sind nur für eine geringe Anzahl von HP vorhanden. Deshalb ist eine flächendeckende und qualifizierte Auskunft über NN-Höhen beziehungsweise über ihre Differenzbeträge zu neueren Höhenbezugssystemen nicht möglich.
