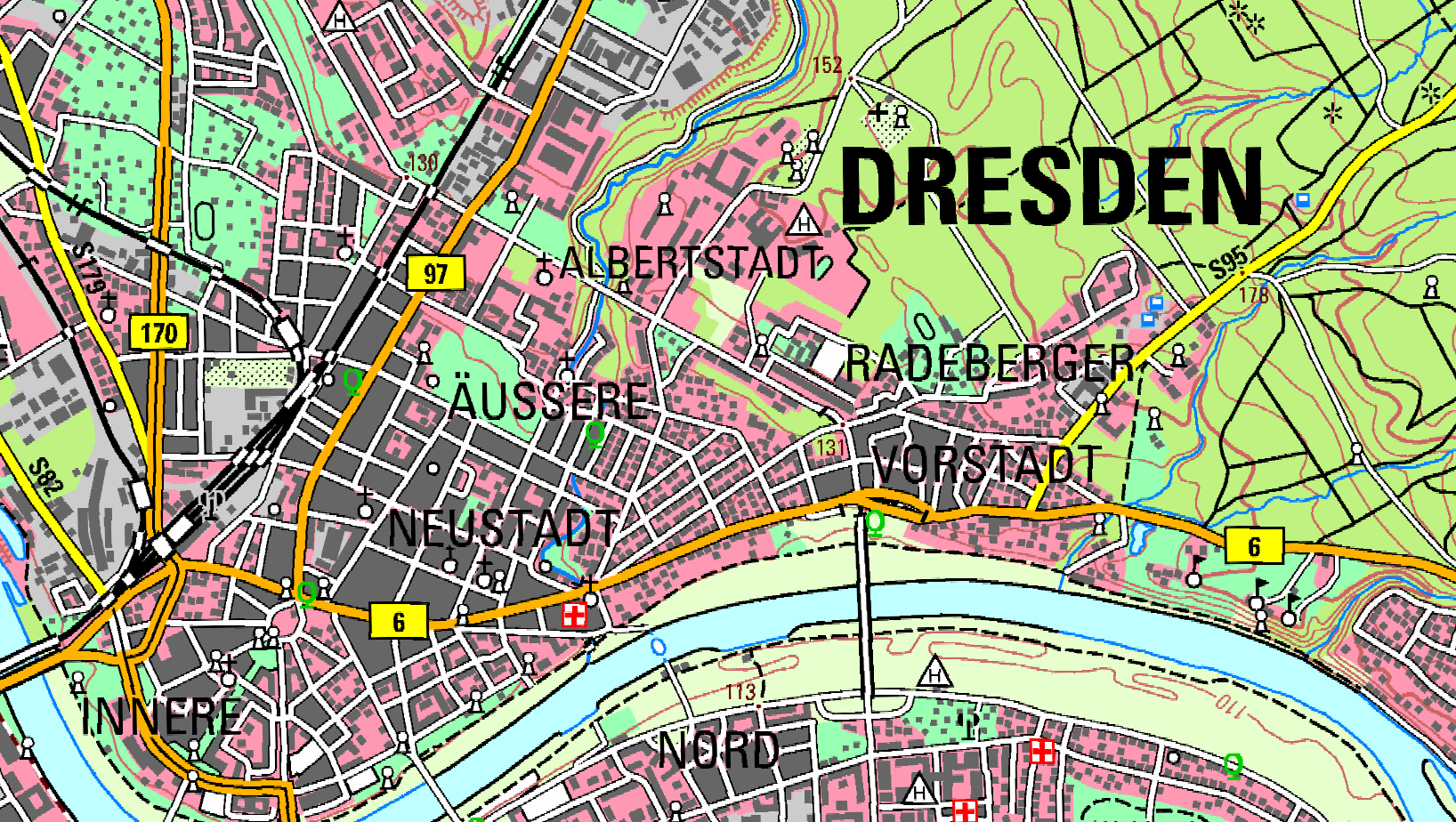

Digitale Topographische Karte

Bildansicht vergrößern

Merkmale der DTK50

Merkmal	Beschreibung
Kartenmaßstab	1 : 50 000

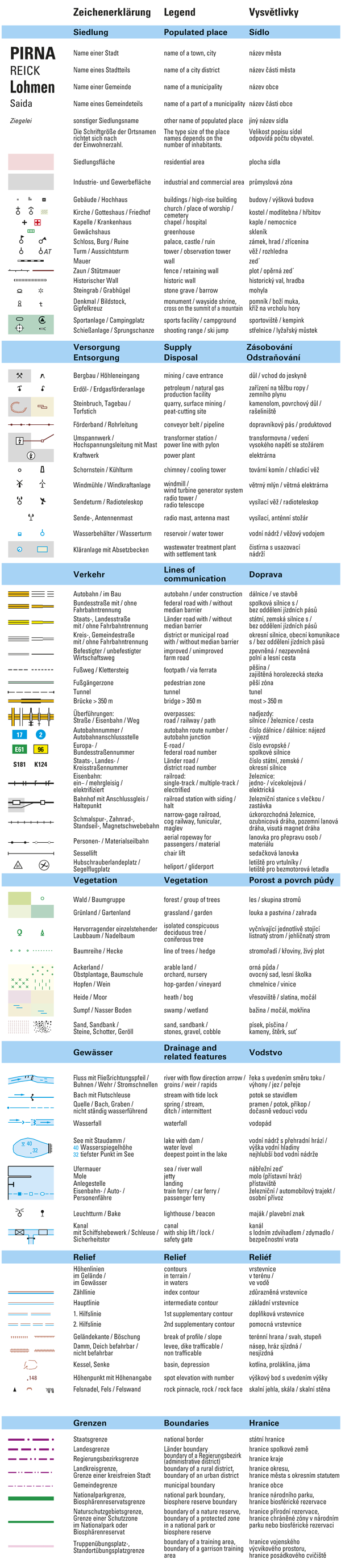

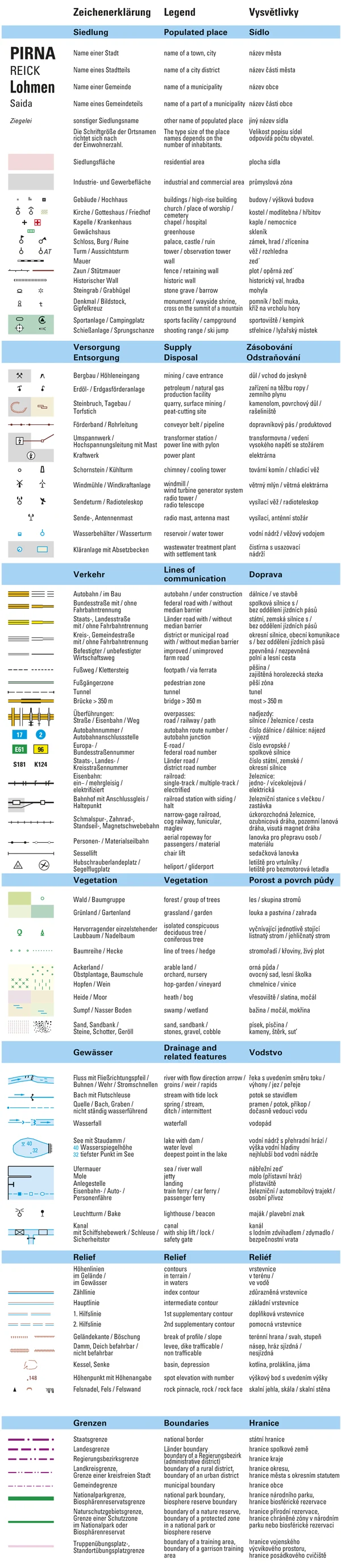

Besonderheiten	Zivil-militärische Ausgabe mit mehrsprachiger Legende; UTM erweitert auf UTMREF (UTM-Referenzsystem)
Abgabemedium	siehe Bestellung und Gebühren Topographische Karten
Datenbereitstellung (Datenkachelung, Datenzuschnitt)	2 km x 2 km Kachelung blattschnittfrei (bei größeren Datenmengen mit Kachelung) abweichend zum Kartendruck nur für das Gebiet des Freistaates Sachsen verfügbar
Zeichenschlüssel	neue, bundeseinheitliche Kartengraphik

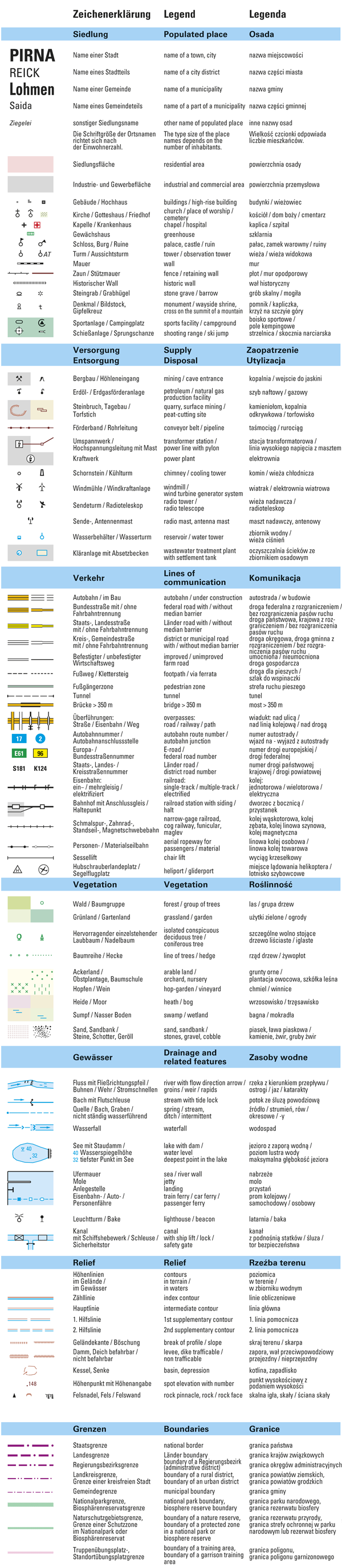

Signaturenkatalog (SK)	ATKIS-SK50 Zeichenerklärung TK50
Inhaltliche Datenbestandteile	Kartenfeld
Strukturierung der Rasterdaten (Ebenenstruktur, Ebeneninhalt, Darstellungsprioritäten, Farbgebung, radiometrische Bildauflösung, Datenformat)	DTK50 - Layereinteilung [Download PDF-Datei, 150 kByte] Einzelebenen (Binärdaten), Graustufenkombination und mehrfarbige Kombination (8bit indizierte RGB-Daten, Farbraum: sRGB) im Datenformat TIFF
Geometrische Bildauflösung	508 ppi bzw. 200 Pixel/cm
Metadaten	Metadatenauszug im Regelblattschnitt der TK50
Verfügbarkeit, Aktualität	Verfügbarkeit
Art der Georeferenz	TFW-Datei und GeoTIFF
Koordinatenreferenzsystem der Lage für Georeferenz der Rasterdaten	ETRS89_UTM33
Koordinatenreferenzsystem der Höhe	DE_DHHN2016_NH

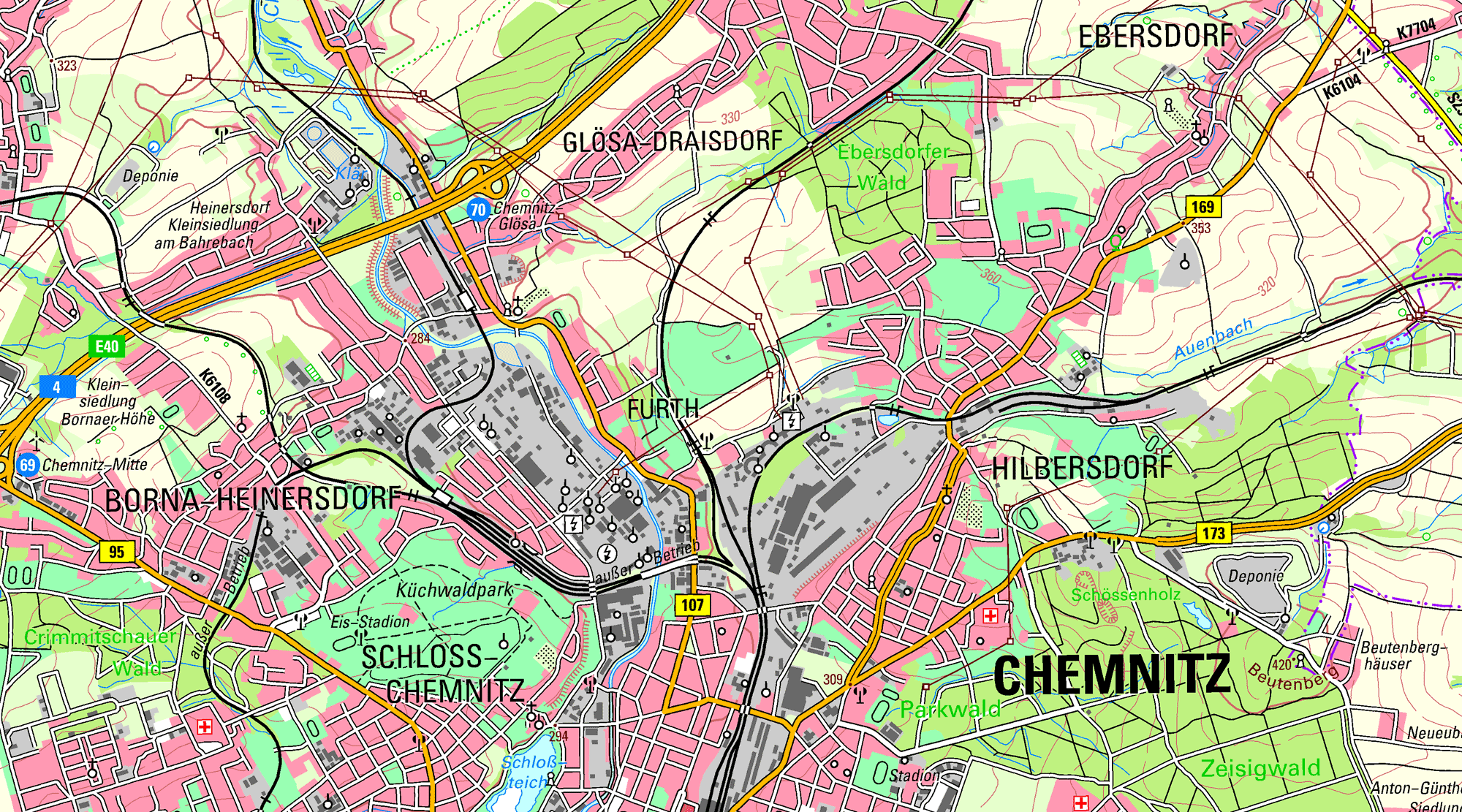

Testdaten	DTK50-L5142.zip [Download ZIP-Datei, 16,4 MByte]
Download und Dienst	DTK Summenlayer - Portal Offene Geodaten (Download, Format TIFF) DTK Einzellayer - Portal Offene Geodaten (Download, Format TIFF) Kartendarstellung - Geoviewer (Darstellungsdienst)
