Topographische Karte

1 : 25 000 (TK25) - Kartendruck

Die Topographische Karte 1 : 25 000 ist für das gesamte Gebiet des Freistaates Sachsen verfügbar. Der Blattschnitt von 58,4 cm x 55,6 cm entspricht 14,6 km x 13,9 km in der Natur. Die Naturfläche beträgt etwa 202,9 km2.

Die Karten erhalten Sie im frei wählbaren Kartenausschnitt oder im bundeseinheitlichen Regelblattschnitt.

Bestellung

Die Karten werden nach Eingang einer Bestellung aktuell aus dem Datenbestand der Digitalen Topographischen Karte gedruckt (Maps On Demand).

Verfügbarkeit und Aktualität Karten

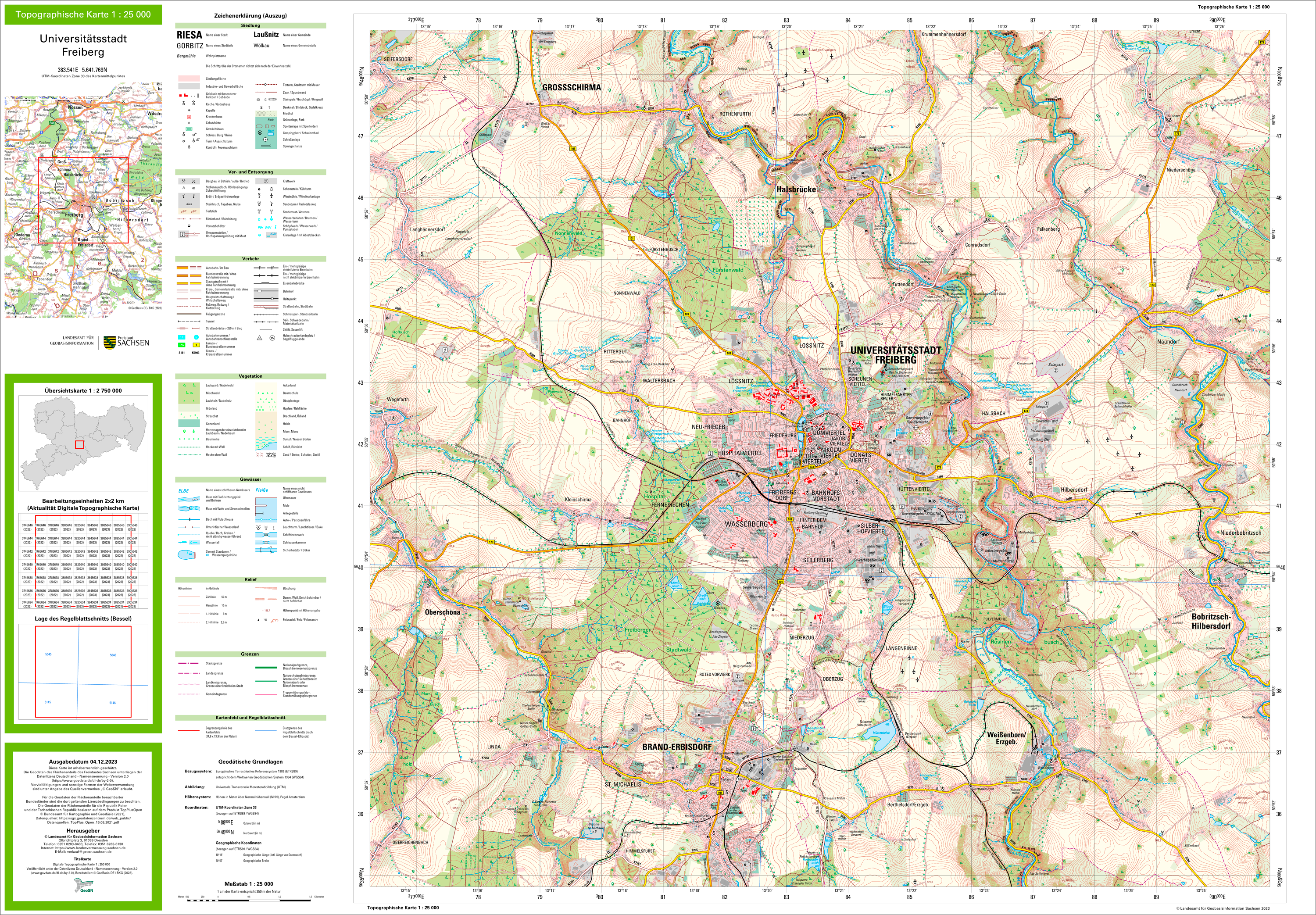

Beispielkarte

Beispielkarte

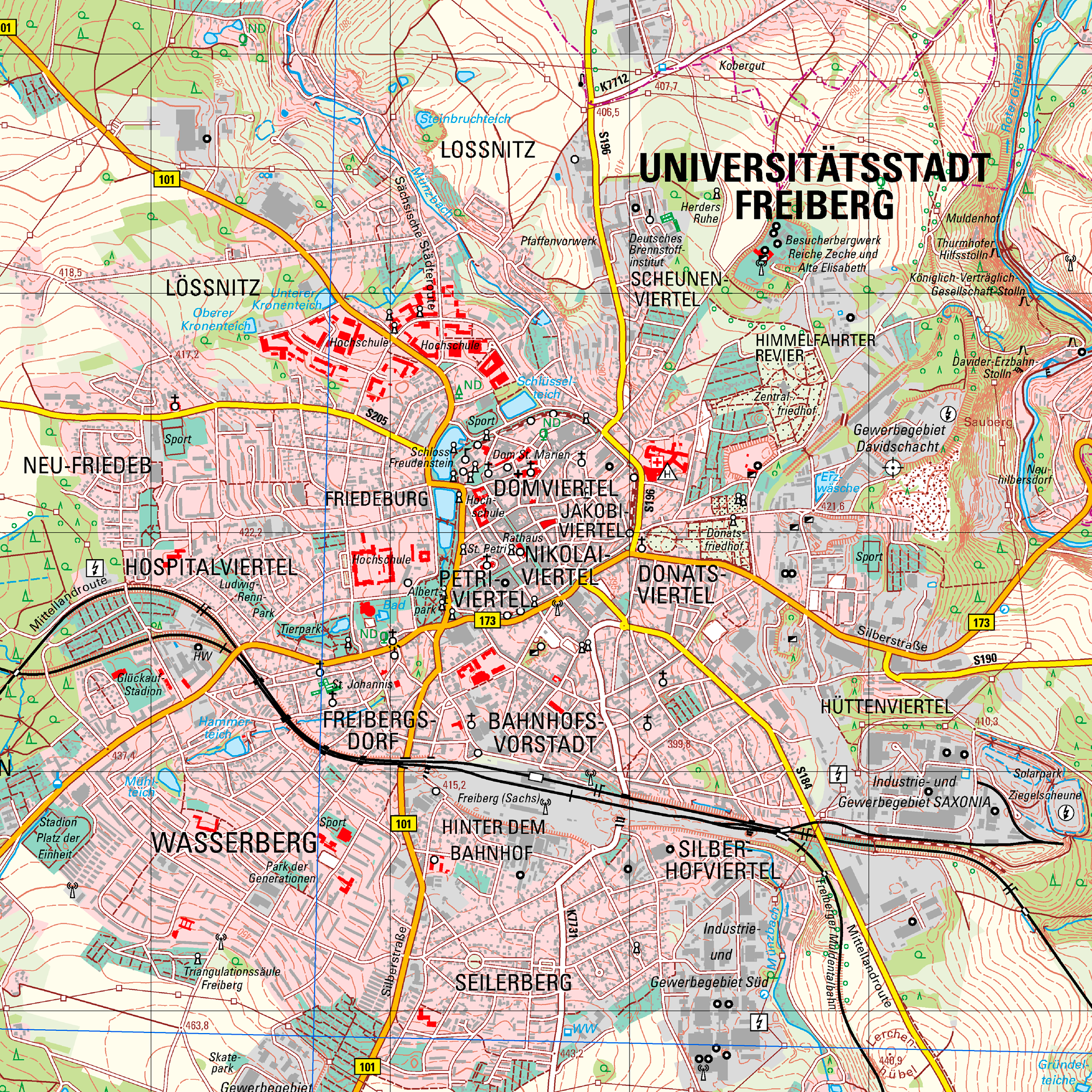

Kartenbeispiel TK25, Freiberg und Umgebung

Kartentitel (Kartencover)

Kartentitel

Auf dem Kartentitel sind der Maßstab, eine geographische Bezeichung und die UTM-Koordinate des Kartenmittelpunktes angegeben.

In der Übersichtskarte ist die Lage des Kartenfeldes dargestellt

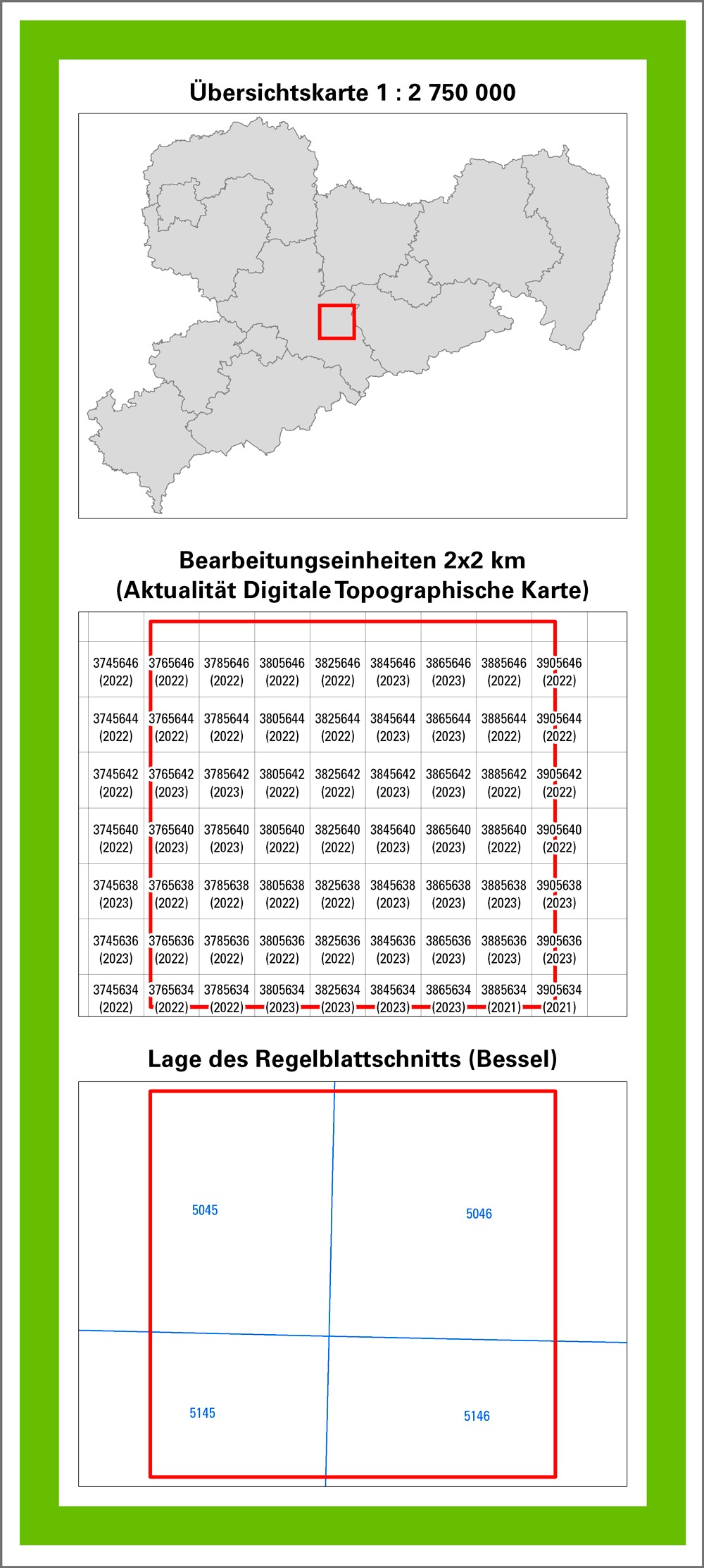

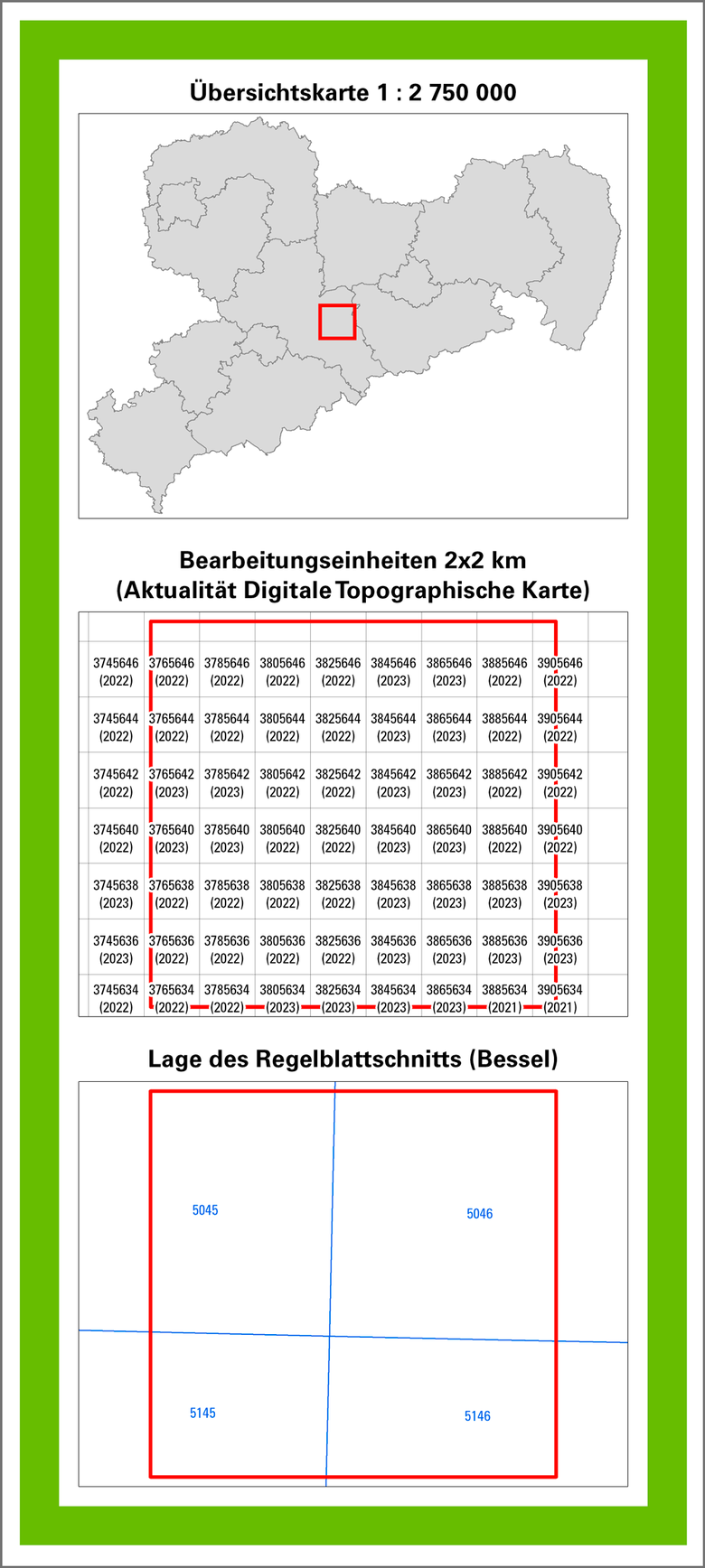

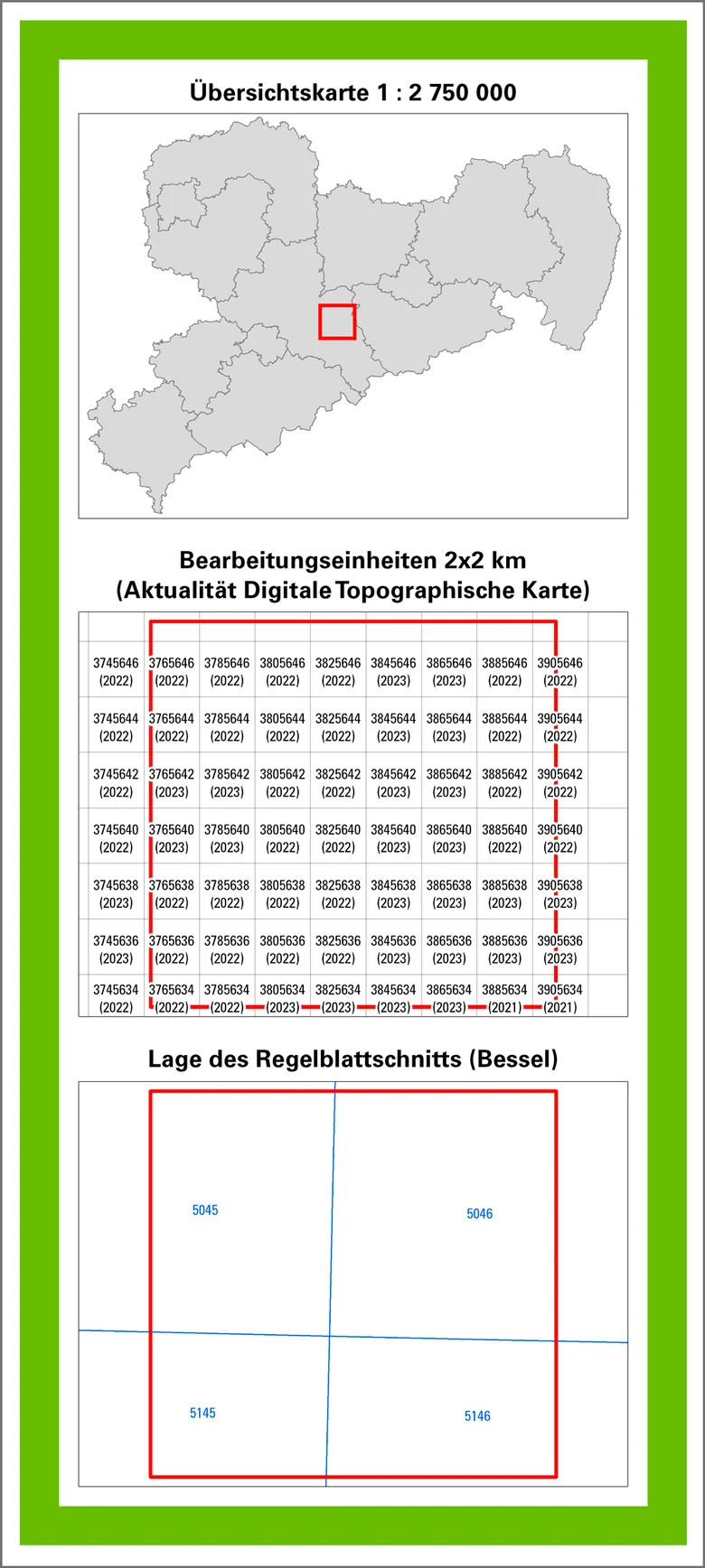

Kartenrückseite

Kartenrückseite

Übersichtskarte

Die Übersichtskarte zeigt die Lage der Karte im Freistaat Sachsen.



Bearbeitungseinheiten 2x2 km

Die Karte wird direkt aus den aktuellen Datenbeständen der Digitalen Topographischen Karte 1 : 25 000 (DTK25) gedruckt. Die Übersicht zeigt die Bearbeitungseinheiten und deren Aktualität.



Lage des Regelblattschnittes (Bessel)

Die Übersicht stellt die Lage des Kartenfeldes im Bezug zum bundeseinheitlichen Regelblattschnitts für Topographische Karten (Bessel-Blattschnitt) dar.

Auf dem Kartenrand befinden sich weitere Informationen wie Zeichenerklärung TK25 (für das Gebiet des Freistaates Sachsen), geodätische Grundlagen, das Ausgabedatum (Druckdatum) und Angaben zum Herausgeber

Merkmal Beschreibung
Kartenmaßstab 1 : 25 000
Gebühr 5,00 EUR pro Kartendruck
Besonderheiten Karteninhalt: ausgewählte öffentliche Gebäude in Rot,
Die Gebiete der Nachbarbundesländer Bayern, Thüringen, Sachsen-Anhalt und Brandenburg werden durch amtliche Daten, die Gebiete der Nachbarländer Tschechien und Polen durch TopPlusOpen des Bundesamtes für Kartographie und Geodäsie dargestellt (Mischdatenbestand).
Druckmedium Papier, gefaltet oder ungefaltet, Maps On Demand
Blattschnitt nach geographischen Koordinaten pro Kartenblatt Mittels Kartenfeldmittelpunkt frei wählbar oder als Rahmenkarte in Anlehnung an den Blattschnitt Bessel
Bildformat pro Kartenblatt 58,4 cm x 55,6 cm
Naturfläche pro Kartenblatt 202,9 km²
Zeichenschlüssel bundeseinheitliche Kartengraphik
Signaturenkatalog (SK)
(Farbgebung)
ATKIS-SK25 (mit Ausnahme des Standbogens)
Zeichenerklärung TK25 für das Gebiet des Freistaates Sachsen
Inhalt des Kartendrucks Kartenfeld, Kartenrahmen, Kartenrand, Kartenbenennung
Ausgangsdaten für die Kartenherstellung Basis-DLM, DTK25, DGM25
Verfügbarkeit, Aktualität und Regelblattschnitt Verfügbarkeit
Koordinatenreferenzsystem der Lage ETRS89_UTM33
Koordinatenreferenzsystem der Höhe DE_DHHN2016_NH
