Topographische Karte

1 : 50 000 (TK50) - Kartendruck

Topographische Karte TK50

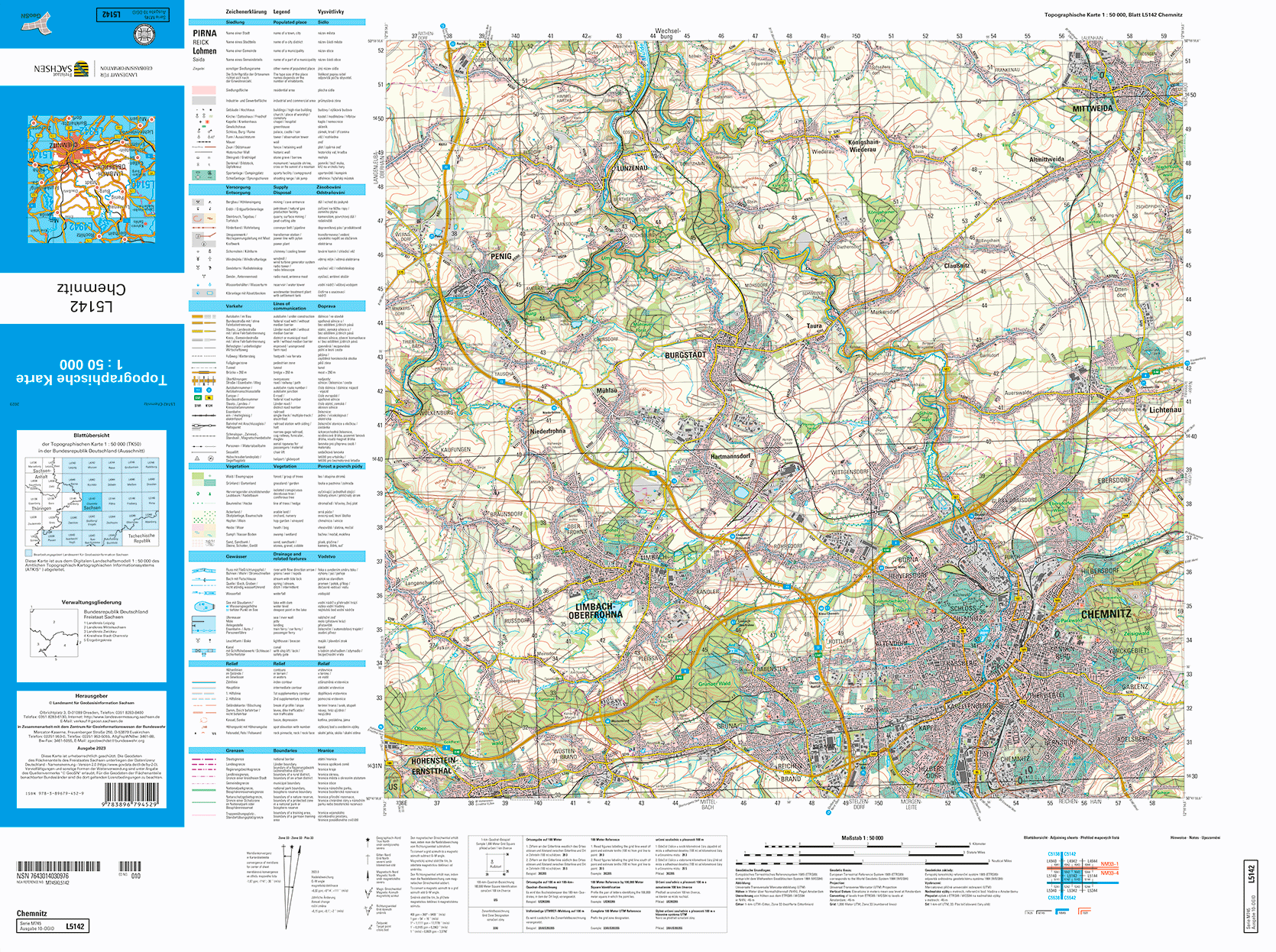

Topographische Karte TK50 Blatt L5142

Bildansicht vergrößern

Gebühr: 5,00 EUR pro Kartendruck

Merkmale der TK50

Merkmal Beschreibung
Kartenmaßstab 1 : 50 000
Besonderheiten Zivil-militärische Ausgabe mit mehrsprachiger Legende; UTM erweitert auf UTMREF (UTM-Referenzsystem)
Blattschnitt: einige Kartenblätter mit Ausbau
Druckmedium Papier (Offsetdruck; plano oder gefaltet)
Blattschnitt nach geographischen Koordinaten pro Kartenblatt 20′ x 12′ (Regelblattschnitt)
Bildformat pro Kartenblatt 46 cm x 44 cm
Naturfläche pro Kartenblatt 510 km²
Anzahl der vom GeoSN herausgegebenen Kartenblätter 40
Zeichenschlüssel neue, bundeseinheitliche Kartengraphik
Signaturenkatalog (SK) (Farbgebung) ATKIS-SK50
Zeichenerklärung TK50
Inhalt des Kartendrucks Kartenfeld, Kartenrahmen, Kartenrand, Kartenbenennung im Regelblattschnitt
Ausgangsdaten für die Kartenherstellung DLM50, DGM25
Verfügbarkeit, Aktualität und Regelblattschnitt Verfügbarkeit
Koordinatenreferenzsystem der Lage ETRS89_UTM33 (das UTM/ UTMREF-Netz im Kartenfeld und zugehörige Bezifferung in Schwarz)
Koordinatenreferenzsystem der Höhe DE_DHHN2016_NH



Titelbild L5142
Titelbild L5142

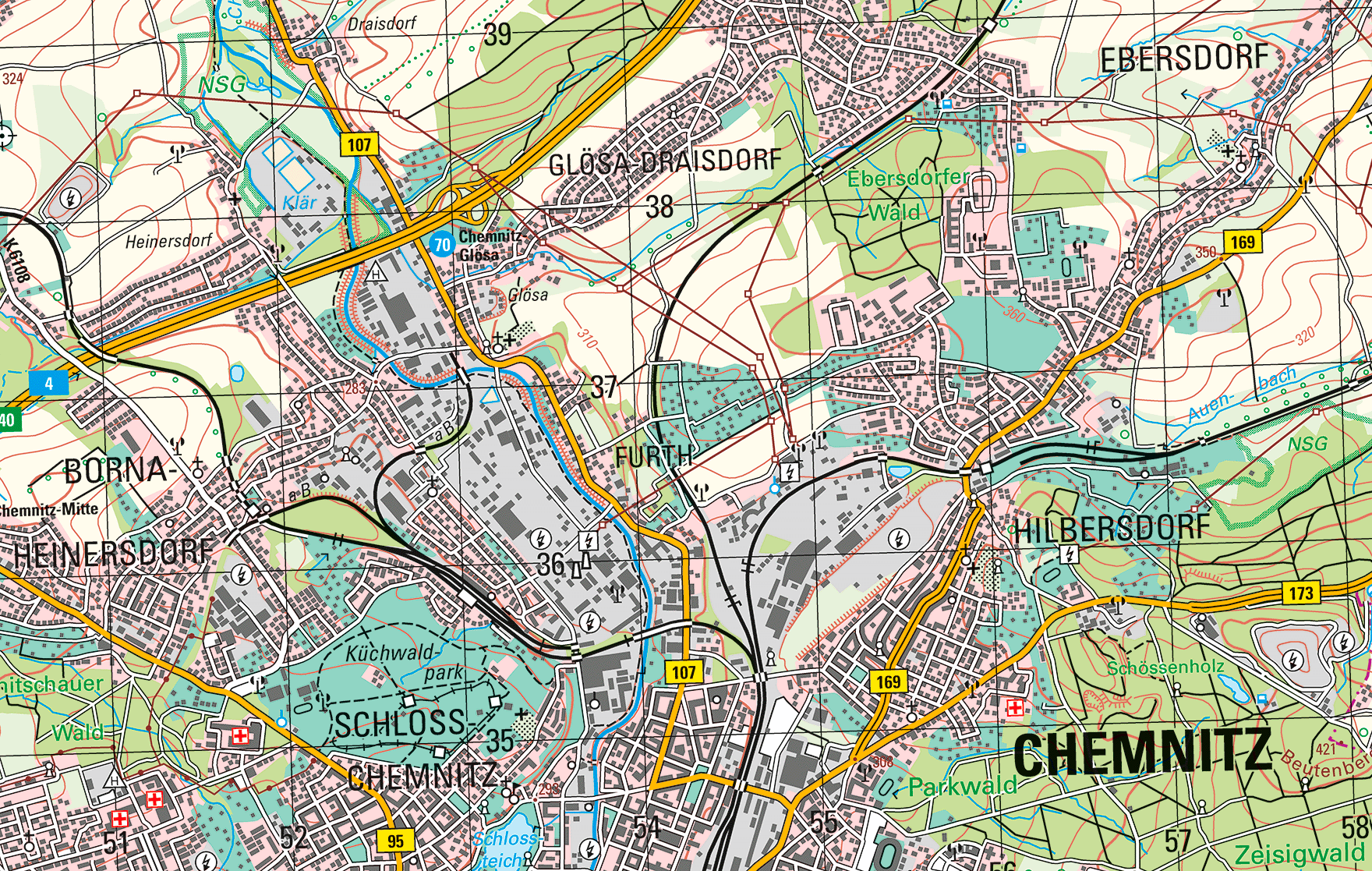

Kartenausschnitt Blatt L5142
Kartenausschnitt Blatt L5142
