Ankündigung von Änderungen bei Topographischen Karten 1:10 000

Das Landesamt für Geobasisinformation Sachsen (GeoSN) bereitet die Ablösung der Digitalen Topographischen Karte 1:10 000 (DTK10) durch die basemap.de P10 Raster (P10) vor.

Was bedeutet basemap.de P10 Raster?

Die basemap.de P10 Raster (P10) ist ein von Bund und Ländern gemeinsam entwickeltes topographisches Kartenwerk im Rasterformat. Sie ist seit 2024 neues AdV-Standardprodukt für eine Präsentationsausgabe im Maßstab 1:10 000 und löst die DTK10 ab.
Grundlage für die Herstellung der P10 bilden u. a. das Digitale Basis-Landschaftsmodell, das Digitale Geländemodell sowie Hausumringe, aus denen in einem automatisierten Verfahren die Rasterdaten als druckoptimierte und auf den Maßstab 1:10 000 bezogene Kartenausgabe erzeugt werden. Die P10 bietet eine deutschlandweit einheitliche Darstellung amtlicher topographischer Daten in einer Farb- und Graustufenvariante. Sie wird durch die Zentrale Stelle Geotopographie beim BKG quartalsweise aktualisiert bereitgestellt.

Was unterscheidet die DTK10 von der P10 und weshalb erfolgt die Ablösung?

Die Digitale Topographische Karte 1:10 000 (DTK10) ist ebenfalls eine aus dem Digitalen Basis-Landschaftsmodell und dem Digitalen Geländemodell erzeugte topographische Karte im Rasterformat. Sie wird im Gegensatz zur P10 im GeoSN jedoch durch rechnergestützte manuelle Bearbeitung erzeugt, welche durch die vollautomatisierte Ableitung der P10 entfällt. So können Ressourcen für die schnellere Aktualisierung der Ausgangsdaten eingesetzt und damit die Aktualität dieser Präsentationsausgabe erhöht werden.

Welche Änderungen sind damit verbunden?

Der Inhalt an Kartenobjektarten der P10 orientiert sich weiterhin an der bisherigen DTK10 auf Basis des ATKIS®-Signaturenkataloges. Die Signaturierung wird neu definiert (moderner, automationsfreundlich, für weitere Maßstäbe harmonisiert). Die Platzierung von Schriftobjekten und Symbolen erfolgt durch einen automatisierten Algorithmus. Es ist gewährleistet, dass die darzustellenden Objekte erkennbar und interpretationssicher lesbar sind. Die Farben der Kartenobjekte lehnen sich, soweit möglich, an die Farben der Realität an.
Die Rasterdaten der P10 stehen in einer Farb- und Graustufenvariante bereit, jedoch nicht mehr als Einzellayer.
Im Kartenbild der vom GeoSN weiterhin erzeugten Druckausgaben der Topographischen Karte 1:10 000 (TK10) werden anstelle der DTK10 die Rasterdaten der P10 präsentiert.

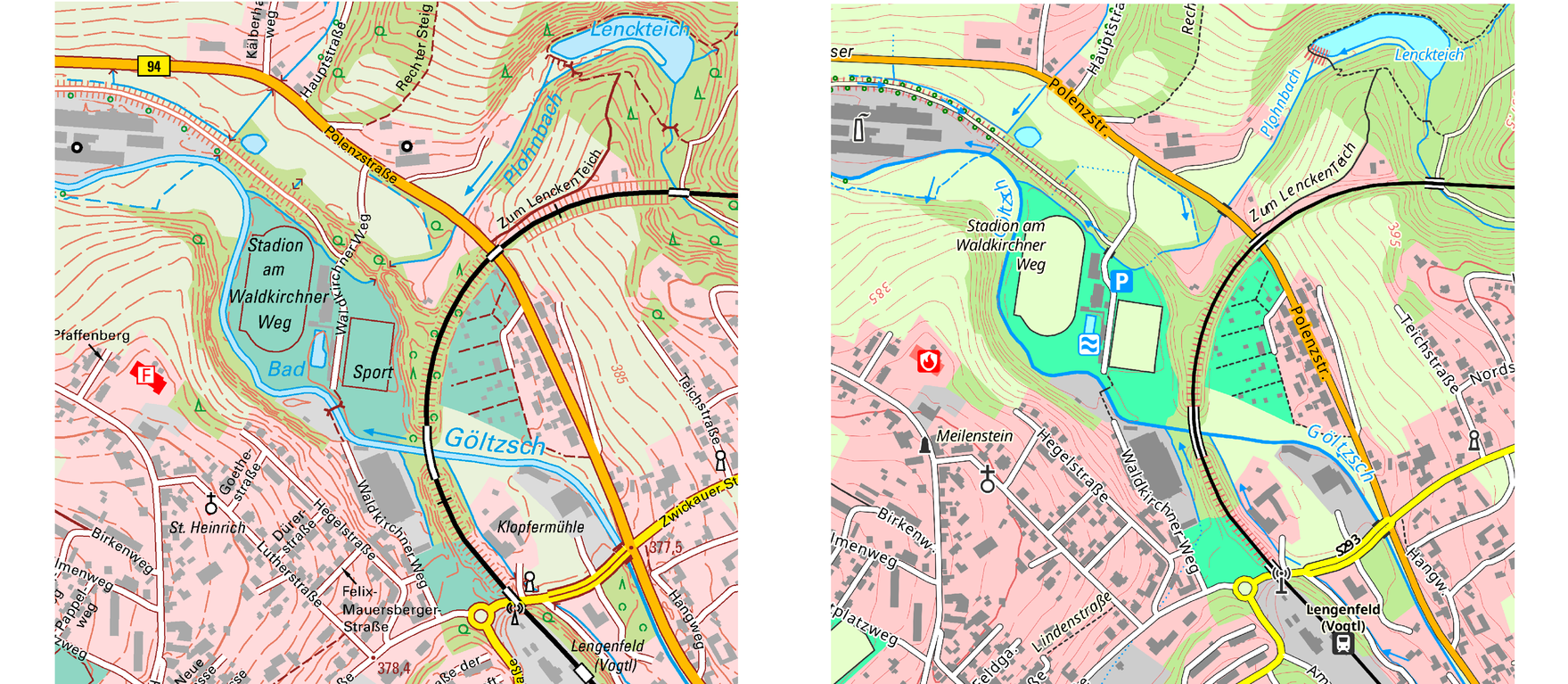

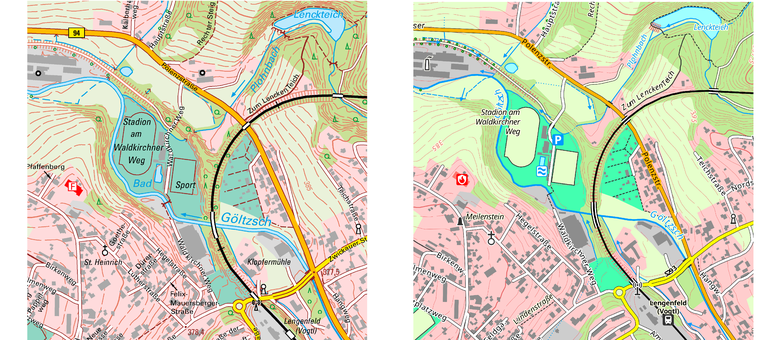

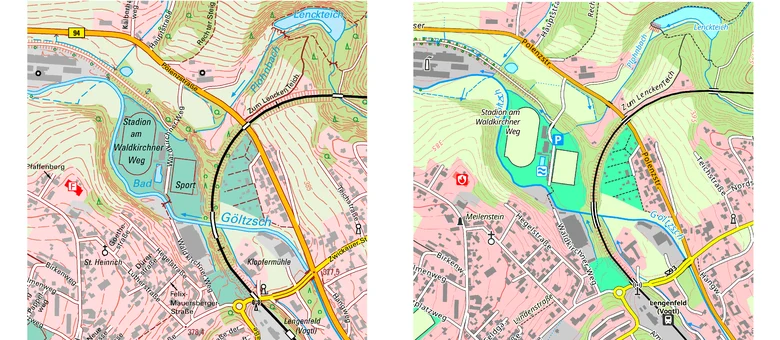

Ausschnitt aus der TK10 (links) und Ausschnitt aus der P10 (rechts)
Ausschnitt aus der TK10 (links) und Ausschnitt aus der P10 (rechts)  © GeoSN

Wann erfolgt die Umstellung?

Die P10 liegt in einer ersten Version vor und ist inhaltlich sowie technisch noch weiterzuentwickeln. In Abhängigkeit von noch ausstehenden Verbesserungen trifft das GeoSN im Laufe des Jahres 2024 die Entscheidung zum Zeitpunkt der Ablösung der DTK10.

Erforderliche Umstellungen, um Druckausgaben der Topographischen Karte 1:10 000 mit der neuen Präsentationsgrafik erzeugen und an Nutzer abgeben zu können, werden vorbereitet.

Mit der Ablösung stellt das GeoSN die Produktion von Rasterdaten der DTK10 ein.

Ist die basemap.de P10 Raster bereits vorab verfügbar?

Die Daten der basemap.de P10 Raster werden bereits kostenfrei bundeslandweise zum Download in Form von ZIP-Archiven bereitgestellt.
